HDPE中空壁塑钢排水管_江西忠塑管业有限公司

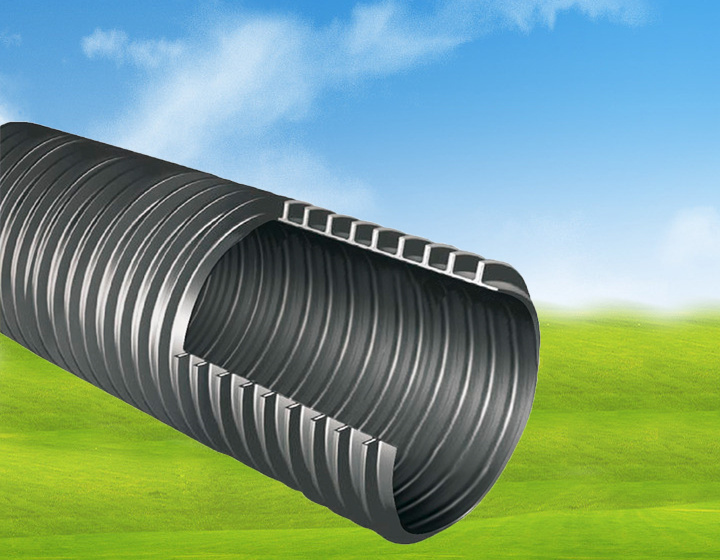

该管材以高密度聚乙烯树脂(PE),采用先进的配方和复合技术，连续挤出包裹钢带形成带材，利用高强度玻璃纤维网增强，并用独特的成型工艺装置缠绕成内外平壁管的新型环保排水排污管道。该管道具备独特的结构，拥有超高的抗压性能，因此专业名称“HDPE内衬玻纤网竖钢增强缠绕管”，商业名称:“HDPE中空壁塑钢排水管”。

产品适用于长期输送介质温度在45C以下的无压(或低压)埋地城镇排水、排污，工业废水排放以及农田排水等工程。

环钢度等级

等级	SN8	SN10	SN12.5	SN16

环钢度（KN/㎡）	8	10	12.5	16

扫二维码用手机看

未找到相应参数组，请于后台属性模板中添加

产品规格

公称尺寸 DN/ID	最小平均内径 dim,min	最小外壁厚 e,min	最小内壁厚 e,min	结构高度				最大螺距 p,max
				SN8	SN10	SN12.5	SN16
				最小结构高度 ec,min	最小结构高度 ec,min	最小结构高度 ec,min	最小结构高度 ec,min
				最小结构高度 ec,min	最小结构高度 ec,min	最小结构高度 ec,min	最小结构高度 ec,min
200	195	1.5	1.5	14.0	－	－	－	38
300	295	1.5	2.0	14.0	－	－	－	38
400	395	2.0	2.5	20.0	－	－	－	38
500	495	2.0	2.5	22.0	－	－	－	38
600	595	2.2	2.5	24.0	24.0	26.5	26.5	38
700	695	2.2	3.0	24.0	24.0	26.5	26.5	38
800	795	2.5	3.5	26.5	26.5	32.0	32.0	38
900	895	2.5	3.5	26.5	26.5	32.0	32.0	38
1000	995	2.5	3.5	32.0	32.0	32.0	38.0	38
1100	1085	2.5	3.5	32.0	32.0	38.0	38.0	38
1200	1185	3.0	4.0	38.0	38.0	38.0	43.0	38
1300	1285	3.0	4.0	38.0	38.0	43.0	43.0	38
1400	1385	3.0	4.0	43.0	43.0	43.0	48.0	38
1500	1485	3.5	4.5	43.0	43.0	43.0	48.0	38
1600	1585	3.5	4.5	48.0	48.0	48.0	48.0	38
1700	1685	3.5	4.5	48.0	48.0	48.0	48.0	38
1800	1785	4.0	5.0	48.0	48.0	48.0	52.0	38
1900	1885	4.0	5.0	52.0	52.0	52.0	61.0	38
2000	1985	4.0	5.0	52.0	52.0	52.0	61.0	38
2100	2085	4.5	5.0	52.0	52.0	52.0	61.0	38
2200	2185	4.5	5.0	61.0	61.0	61.0	65.0	38
2400	2385	5.0	6.0	61.0	61.0	61.0	65.0	38
2600	2585	5.0	6.0	65.0	65.0	65.0	69.0	38

优良特性

HDPE中空壁塑钢排水管具有卓越的综合性能.优异的性价比。该产品具有防腐、不结垢、光滑低阻、保温、不结蜡、耐磨、质轻等塑料管的共同特点，而且其独特的结构还造就了如下特点:

卓越的综合性能

钢带作为支撑结构赋予管材以抵抗土壤载荷的足够的环钢度，聚乙烯管体具有优良的水力特性，极强的内外防腐能力及适度的轴向柔韧性。集钢塑两种材料的优点于一身，该管材具有卓越的综合性能。

安全可靠的环刚度

由于钢塑两种材料的弹性模量比大于200，重量比大于7.85，因此与纯塑管相比，钢带加强极易使管材特别是大直径管材具有足够安全可靠的环钢度及相对较高的钢度一重量比，高抗压型是该管道突出的特点。

重量轻，安全简便，密封性能好，施工成本低

重量轻，安装时不需要大型吊运设备。轴向柔性好，敷设时对沟槽底部平整度，坚实度要求较低，承受安装不当所造成的非正常应力的能力强。橡胶圈加不锈钢活套及承插口手工焊接加不锈钢活套两种密封连接方式均可以简单工具手工操作，无需机械，十分简便快捷，可靠无泄露;内外壁平整采用热收缩材料连接亦能确保良好的密闭性能。

抗非正常突发载荷能力强

由于管材环钢度高，轴向柔性好，当发生土壤不均匀沉降，地下水浮升，地面局部载荷过大，地震等突发性载荷及灾害时，管材可通过弹性变形来化解由此产生酌应力，避免管材连接处因承受过大的应力及变形而泄露或破坏。

纵向拉伸能力强

由于管材外壁采用高强度玻璃纤维网及高密度聚乙烯包覆，能克服传统缠绕管材易断裂，纵向拉伸能力弱的缺点，管材浑然一体，结构合理。

应用领域:

◎市政工程:用作埋地雨水、污水管;

◎道路工程:用作铁路、高速公路的渗、排水管;

◎工业:广泛用于工业领域的排污水管;

◎建筑工程:用作建筑物雨水管、地下排水管、排污管、通风管等;

◎垃圾填埋场污水收集管;

◎大型港口、码头工程:大型机场、港口、码头工程的雨水、污水管等;

◎体育运动场所:用作高尔夫球场、足球场等体育运动场所的渗水排水管;

◎水利工程:用作水源管、灌溉管;

◎矿场:用作矿井通风、送风、排水、泥浆管;

◎通讯用管:铁路、公路通讯，通讯电缆、光缆保护管等;

◎水储存系统:用于截留缓慢水流的储水系统;

◎农业工程:用于农田、果园、茶园以及林带灌溉;

◎海水输送管道;

◎河道疏通;

连接方式

不锈钢钢箍连接

不锈钢钢箍连接是采用机械紧固的方法将相邻两端连成-.体的连接方法。连接结构由三层构成，最内层薄壁橡胶套，紧套在管端起密封作用;中间层为一定厚度的具有良好弹性的发泡橡胶板，起填充作用，外层为不锈钢钢箍。通过不锈钢钢箍上紧固螺栓的紧固力压紧内层橡胶套达到密封作用，发泡橡胶板的主要作用是将不锈钢钢箍的紧箍压力均匀地传递到内层密封橡胶板上，从而消除了管端表面不平整、肋片高度不均匀及椭圆度等因素对密封性能的影响。该链接方法是用于管径DN≤1200mm的聚乙烯塑钢缠绕排水管。

电热熔带(内)连接

电热熔带连接时利用镶嵌在热熔带表面的电热元件通电后产生的高温将触面熔接成整体的连接方法。采用专用工装将电热熔带压紧贴合在管内壁上，专用电源给电热熔带通电。由于电流的热效应，电热丝将管壁及热熔带表面熔化，形成- -体，冷却后形成可靠地连接。该俩接方法适用于管径DN≥1200mm的塑钢缠绕管。
